Czym jest warstwa wiążąca i dlaczego ma znaczenie przy remoncie

Po co w ogóle jest warstwa wiążąca – rola między podbudową a ścieralną

Gdzie leży warstwa wiążąca w przekroju drogi

Warstwa wiążąca to pośrednia warstwa asfaltowa ułożona między podbudową (najczęściej z kruszywa lub asfaltu o większym uziarnieniu) a warstwą ścieralną, czyli tą, po której bezpośrednio jeżdżą pojazdy. W klasycznym przekroju nawierzchni drogowej od góry mamy:

• warstwę ścieralną (cienka, równa, „estetyczna” warstwa kontaktu z kołem),
• warstwę wiążącą (grubsza, konstrukcyjna, przenosząca obciążenia),
• warstwy podbudowy asfaltowej lub z kruszywa,
• podłoże gruntowe wzmocnione lub niewzmocnione.

Można to porównać do stropu w budynku: warstwa ścieralna jest jak wykończeniowe panele czy płytki, a warstwa wiążąca – jak betonowa płyta nośna rozkładająca obciążenia na niższe elementy konstrukcyjne. Bez niej cała konstrukcja jest dużo bardziej wrażliwa na lokalne przeciążenia.

Funkcje nośne i rozprowadzanie obciążeń

Podbudowa, nawet bardzo solidna, nie jest sama w sobie wystarczająca, a cienka warstwa ścieralna pełni przede wszystkim funkcję ochronną i przeciwpoślizgową. Główna praca konstrukcyjna pod ruchem odbywa się właśnie w warstwie wiążącej. To ona „przyjmuje” obciążenie koła i rozprowadza je szerzej na podbudowę, redukując naprężenia w głębszych warstwach.

Bez odpowiednio zaprojektowanej i wykonanej warstwy wiążącej, koło ciężarówki działa na nawierzchnię jak punktowy stempel. Nawet najlepsza warstwa ścieralna, jeśli pod nią nie ma wystarczająco sztywnego i jednocześnie sprężystego „bufora”, zacznie pękać, uginać się punktowo i tracić równość. Stąd biorą się np. koleiny w miejscach hamowania autobusów czy „wygniecione” miejsca na parkingach ciężarowych.

Znaczenie dla ruchu ciężkiego i dynamicznych obciążeń

Ruch samochodów osobowych rzadko jest problemem dla dobrze wykonanej nawierzchni. Prawdziwe wyzwanie to ruch ciężki: tiry, autobusy, samochody dostawcze, a także intensywne hamowania przed skrzyżowaniami, przejściami dla pieszych czy rampami załadunkowymi. W takich miejscach obciążenia są dynamiczne, a nie tylko statyczne, a naprężenia skupiają się w cienkiej strefie przy powierzchni.

Warstwa wiążąca:

• przenosi i łagodzi te obciążenia,
• stabilizuje warstwę ścieralną, by nie pływała i nie „falowała” pod kołami,
• zabezpiecza przed szybkim zmęczeniowym pękaniem konstrukcji.

Bez niej każda kolejna, nawet grubsza warstwa ścieralna będzie tylko kosmetyką. Po pierwszym sezonie zimowym i kilku cyklach zamarzania–rozmarzania rysy z głębszych warstw pokażą się na powierzchni jak na kalce technicznej.

Skutki pominięcia lub „odchudzenia” warstwy wiążącej

Projektowa oszczędność na warstwie wiążącej kończy się zazwyczaj kilkukrotnie większymi kosztami eksploatacji. Typowe efekty pominięcia lub zbyt cienkiej warstwy wiążącej to:

• pęknięcia siatkowe – gęsta sieć drobnych rys, która świadczy o zmęczeniowym uszkodzeniu konstrukcji,
• koleiny – szczególnie w torach kół ciężarówek i autobusów,
• „falowanie” nawierzchni – widoczne w strefach hamowania i przy skrzyżowaniach,
• krawężne klawiszowanie – poszczególne płaty asfaltu zachowują się jak niezwiązane płyty.

Przy małych inwestycjach – np. na parkingach przed marketami – często próbuje się „zaoszczędzić”, kładąc grubszą ścieralną bez pełnoprawnej warstwy wiążącej. Efekt? Po roku czy dwóch, w miejscach postoju ciężarówek, powstają głębokie koleiny i zapadnięcia, mimo że nawierzchnia wyglądała na początku „porządnie”. Konstrukcja zadziałała jak cienka blacha ułożona na zbyt miękkim podłożu.

Z czego składa się warstwa wiążąca i czym różni się od ścieralnej

Rodzaje mieszanek na warstwę wiążącą

Warstwa wiążąca asfalt to najczęściej mieszanka mineralno-asfaltowa o symbolu AC W (Asphalt Concrete – warstwa wiążąca). W praktyce stosuje się m.in.:

• AC 16 W – typowa mieszanka wiążąca z maksymalnym uziarnieniem 16 mm,
• AC 22 W – mieszanka o większym uziarnieniu (22 mm), stosowana przy większych grubościach i obciążeniach,
• betony asfaltowe o podwyższonej odporności na koleinowanie dla dróg o dużym obciążeniu ruchem ciężkim,
• asfalt lany w roli warstwy wiążącej przy szczególnych rozwiązaniach (np. mosty, parkingi wielopoziomowe), choć rzadziej niż w roli warstwy ścieralnej.

Wspólną cechą mieszanek na warstwę wiążącą jest bardziej konstrukcyjny charakter: mniej liczy się wizualna gładkość i drobna tekstura, bardziej – nośność, sztywność i stabilność wymiarowa pod obciążeniem.

Uziarnienie, zawartość asfaltu i dodatki – dlaczego warstwa wiążąca nie musi wyglądać „ładnie”

Warstwa ścieralna jest mieszanką „wykończeniową”: kruszywo o drobnym uziarnieniu, odpowiednia tekstura zapewniająca przyczepność opon, często lepszej jakości lepiszcze (np. asfalt modyfikowany). Ma dobrze wyglądać i zapewniać bezpieczeństwo jazdy. Warstwa wiążąca z kolei:

• ma grubsze uziarnienie (np. 16 mm, 22 mm),
• posiada mniej „estetyczną” powierzchnię, często porowatą,
• jest ukierunkowana na odporność konstrukcyjną, a nie komfort akustyczny czy wygląd.

Dodatki takie jak włókna, polimery czy specjalne asfalty modyfikowane częściej stosuje się w warstwie ścieralnej, chociaż w przypadku bardzo obciążonych dróg coraz częściej przenoszone są one również do warstwy wiążącej. Szczególnie tam, gdzie problemem jest koleinowanie i zmęczeniowe pękanie konstrukcji.

Warstwa ścieralna kontra wiążąca – podział zadań

Porównanie ról obu warstw dobrze pokazuje, dlaczego nie można ich zamieniać miejscami ani rezygnować z jednej z nich tylko dlatego, że „nawierzchnia ma być ładna”.

Cecha / funkcja	Warstwa ścieralna	Warstwa wiążąca
Główne zadanie	Kontakt z kołem, przyczepność, ochrona przed wodą	Przenoszenie i rozkład obciążeń, współpraca z podbudową
Uziarnienie	Drobniejsze, równe, estetyczne	Grubsze, bardziej konstrukcyjne
Wygląd powierzchni	Gładka, równomierna tekstura	Bardziej „techniczna”, mniej gładka
Znaczenie dla nośności	Uzupełniające	Kluczowe
Typowe grubości	Cienka (np. 3–5 cm)	Większa (np. 6–12 cm, zależnie od klasy drogi)

Jedna z częściej powtarzanych rad brzmi: „zrób grubszą ścieralną, będzie trwalsza”. To działa tylko w bardzo ograniczonym zakresie, gdy problemem jest np. zużycie powierzchniowe, a nie konstrukcyjne. Jeśli nośność leży niżej, w warstwie wiążącej lub podbudowie, gruba ścieralna jest jak gruba warstwa farby na popękanej ścianie.

Jak zmieniało się podejście do mieszanek wiążących

Kilkanaście–kilkadziesiąt lat temu warstwa wiążąca często była traktowana po macoszemu: układano ją z mieszanek prostych, słabo kontrolowanych, byle „czegoś było pod ścieralną”. Kontrola jakości na etapie produkcji masy i jej zagęszczania była mniej rozbudowana niż dziś, a projektowanie konstrukcji bazowało na prostszych schematach.

Obecnie podejście jest bardziej świadome:

• stosuje się dokładne receptury mieszanki wiążącej,
• bada się moduł sztywności i odporność na koleinowanie,
• projektuje się całą konstrukcję nawierzchni, a nie tylko grubość ścieralnej.

Zmiana wynika głównie z większych prędkości, większych nacisków osi i oczekiwania, że droga czy parking powinny funkcjonować dłużej niż kilka lat bez poważniejszych remontów. Bez dopracowanej warstwy wiążącej nie ma szans na spełnienie tych oczekiwań.

Kiedy podczas remontu w ogóle wchodzi temat warstwy wiążącej

„Odświeżenie” nawierzchni a remont konstrukcyjny

Nie każdy remont nawierzchni wymaga ingerencji w warstwę wiążącą. Dobrze rozróżnić dwa główne typy działań:

• Odświeżenie / zabiegi utrzymaniowe – np. cienka nakładka ścieralna, mikronawierzchnie, powierzchniowe utrwalenia. Celem jest poprawa właściwości przeciwpoślizgowych, równości i uszczelnienia nawierzchni. Warstwa wiążąca pozostaje nienaruszona.
• Remont konstrukcyjny – sięgający do warstwy wiążącej lub podbudowy, gdy uszkodzenia mają charakter konstrukcyjny, a nie tylko powierzchniowy.

Jeżeli uszkodzenia ograniczają się do wykruszeń, lokalnych ubytków czy śliskiej powierzchni, wystarczy korekta warstwy ścieralnej. Kiedy jednak pojawiają się szerokie rysy, siatki spękań, koleiny i deformacje, samo „odświeżenie” jest jak naklejanie plastra na złamanie.

Typowe scenariusze remontowe z udziałem warstwy wiążącej

Warstwa wiążąca „wchodzi do gry” w kilku typowych sytuacjach podczas remontu nawierzchni:

• Frezowanie ścieralnej i części warstwy wiążącej – gdy spękania i deformacje sięgają o kilka centymetrów w głąb, ale podbudowa jest jeszcze w zadowalającym stanie.
• Całkowita wymiana ścieralnej i wiążącej – przy poważnych uszkodzeniach konstrukcyjnych, często na drogach o dużym obciążeniu ruchem ciężkim.
• Punktowe naprawy konstrukcyjne – np. na skrzyżowaniach, przejściach autobusowych, w rejonach studzienek, gdzie ruch i obciążenia są skoncentrowane.
• Podniesienie konstrukcji – gdy z przyczyn odwodnieniowych lub projektowych konieczne jest zwiększenie całkowitej grubości nawierzchni, dodaje się najczęściej właśnie warstwę wiążącą.

Kontrariański aspekt polega na tym, że nie każda rysa na powierzchni oznacza, że trzeba od razu ruszać warstwę wiążącą. Czasem wystarczy sfrezować 3–4 cm i położyć nową ścieralną. Kluczowa jest jednak diagnoza przyczyny, a nie samego objawu.

Kryteria decyzyjne: kiedy trzeba naruszyć warstwę wiążącą

Projektant lub zarządca drogi decyduje o zakresie remontu na podstawie badań i oględzin. Sygnały, że problem sięga co najmniej do warstwy wiążącej, to m.in.:

• siatkowe spękania na dużych powierzchniach,
• koleiny o znacznej głębokości, nie tylko w ścieralnej,
• „prześwitujące” siatki rys po wcześniejszych remontach – gdy dawne spękania pojawiają się na nowej warstwie po krótkim czasie,
• klawiszowanie płatów nawierzchni – wyczuwalne przy przejeździe połączenia między fragmentami,
• lokalne zapadnięcia i „poduszki” w miejscach hamowania, skrzyżowań, przejść dla pieszych.

Badania przedremontowe – jak sprawdzić, w jakim stanie jest warstwa wiążąca

Zanim ktokolwiek podejmie decyzję o frezowaniu i wymianie warstwy wiążącej, powinien wiedzieć, co faktycznie dzieje się w konstrukcji. Zaskakująco często zakres robót ustala się „na oko” – patrząc tylko na to, co widać na powierzchni. To działa wyłącznie tam, gdzie uszkodzenia są ewidentnie płytkie. Przy poważniejszych problemach potrzebne jest choćby minimum diagnostyki.

Najczęściej stosuje się kombinację kilku metod:

• odkrywki – ręczne lub mechaniczne wycięcie fragmentu nawierzchni i ocena „przekroju” wszystkich warstw,
• nawiercanie rdzeni – pobranie walcowych próbek asfaltu i podbudowy, z oceną grubości oraz stanu spoiwa,
• badania ugięć (FWD, VSS) – pomiar reakcji nawierzchni na obciążenie i wyznaczenie nośności poszczególnych warstw,
• badania georadarem – szybkie rozpoznanie zmienności grubości i miejsc osłabionych na dłuższych odcinkach.

Popularna rada brzmi: „sfrezuj tyle, ile pęka”. Problem w tym, że pęknięcia w warstwie ścieralnej często mają inną głębokość w różnych miejscach. Bez punktowej weryfikacji łatwo wyfrezować za mało (spękania wrócą) albo za dużo (niepotrzebne koszty i utrata nośności). Dlatego dobrym kompromisem jest kilka odkrywek i rdzeni w newralgicznych punktach: skrzyżowania, łuki, okolice studzienek, miejsca intensywnego hamowania.

Jak przebiega remont z wymianą lub dołożeniem warstwy wiążącej – krok po kroku

1. Projektowanie zakresu – nie tylko „ile centymetrów”

Remont z ingerencją w warstwę wiążącą zaczyna się na biurku. Tu rozstrzyga się, czy warstwa będzie wymieniona, pogrubiona, czy tylko miejscowo uzupełniona. Projektant, na podstawie badań i obliczeń, określa:

• docelową nośność konstrukcji (dostosowanie do kategorii ruchu),
• docelowe grubości warstw – ścieralnej, wiążącej, podbudów,
• zakres frezowania i wymiany materiału,
• typ mieszanki na warstwę wiążącą i wymagane parametry (moduł sztywności, odporność na koleinowanie).

Popularne „ulepszanie” na budowie – dołożenie kilku centymetrów wiążącej ponad projekt – bywa kuszące, ale nie zawsze pomaga. Zbyt sztywna, pogrubiona część konstrukcji sąsiadująca z fragmentami pozostawionymi „po staremu” to gotowy przepis na spękania w strefach przejściowych.

2. Przygotowanie organizacji ruchu i odwodnienia

Przy remoncie konstrukcyjnym nie chodzi tylko o technologię asfaltu. Trzeba przemyśleć:

• etapowanie robót – zwłaszcza na ulicach miejskich, gdzie ruch utrzymuje się w trakcie prac,
• tymczasowe odwodnienie – tak, aby woda nie stała w sfrezowanych „rynienkach”,
• wysokości krawężników, studzienek, wpustów – po zakończeniu remontu konstrukcja nie może nagle „urosnąć” o kilka centymetrów bez korekty infrastruktury.

Kłopotliwa, ale częsta sytuacja: na etapie projektu przewidziano dołożenie 4–6 cm warstwy wiążącej na całej szerokości, ale nikt nie policzył, że po tym zabiegu krawężniki staną się prawie równe z asfaltem, a woda nie będzie miała gdzie odpłynąć. Później kończy się to cięciem dopiero co ułożonych warstw.

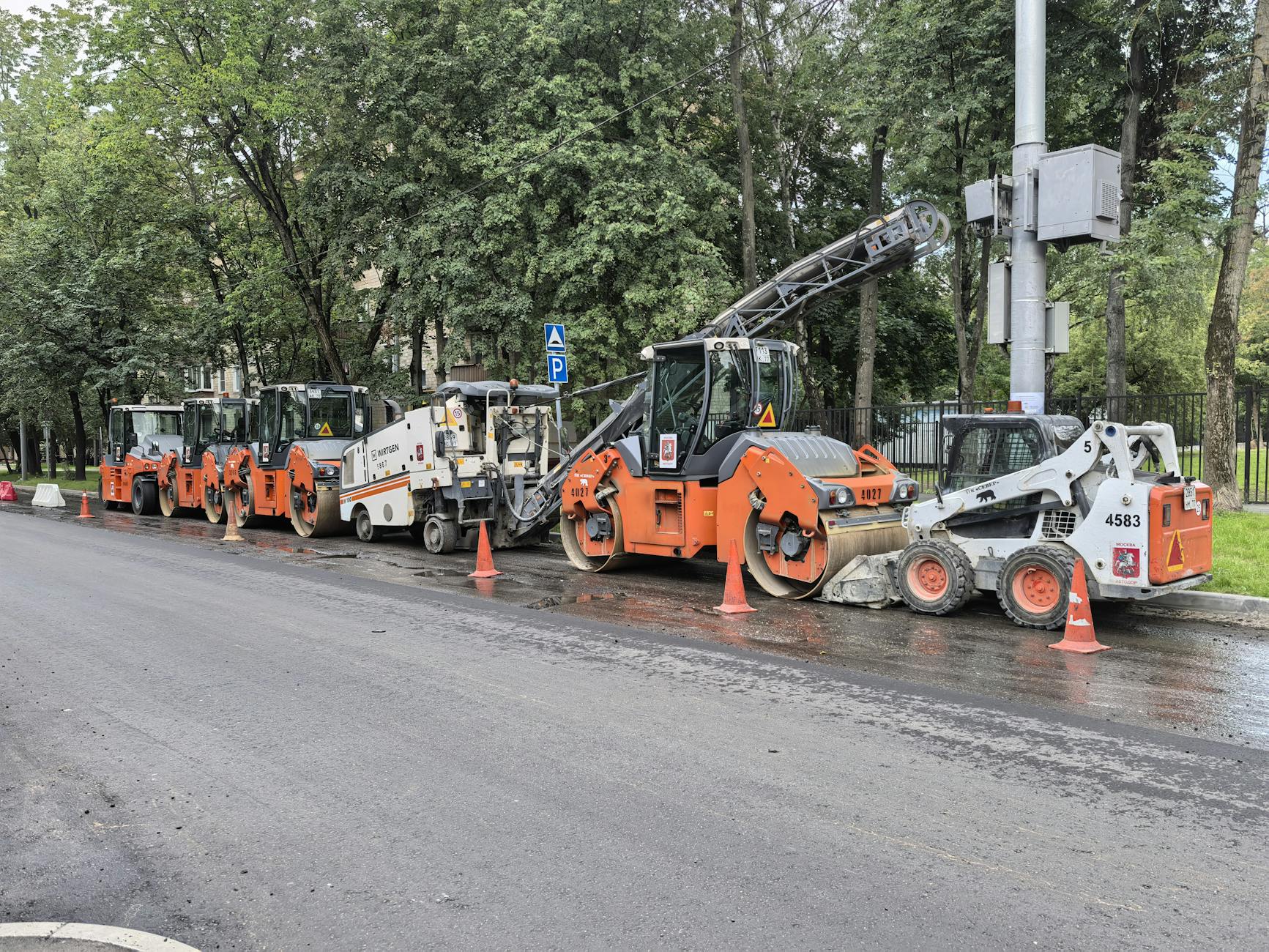

3. Frezowanie starej nawierzchni

Frezowanie to nie tylko „zdjęcie paru centymetrów asfaltu”. Od dokładności tej operacji zależy jakość kontaktu między starą a nową konstrukcją. Przy wymianie warstwy wiążącej dąży się do:

• uzyskania równej, nośnej powierzchni podbudowy lub pozostawionej części wiążącej,
• usunięcia osłabionych stref – nie zostawia się „gnijących wysp” popękanej wiążącej pod nową warstwą,
• zachowania właściwych spadków poprzecznych – już na poziomie warstwy wiążącej, nie dopiero w ścieralnej.

Popularna oszczędność: frezowanie „na równo” po całej szerokości, bez uwzględnienia lokalnych zapadnięć. Efekt jest taki, że w miejscach dawnej deformacji pozostaje osłabiona stara konstrukcja, a nowa wiążąca jedynie „maskuje” problem. Po dwóch sezonach koleiny wracają dokładnie w te same miejsca.

4. Naprawy głębsze i lokalne wzmocnienia

Po sfrezowaniu często odsłania się prawdziwy obraz zniszczeń. Wtedy pojawia się konieczność:

• wymiany fragmentów podbudowy – tam, gdzie woda zniszczyła spoiwo lub podłoże osiadło,
• dodatkowego wzmocnienia w rejonach koncentracji obciążeń (zatoki autobusowe, skrzyżowania, łuki z dużym ruchem ciężkim),
• przeprofilowania istniejących warstw przed ułożeniem nowej wiążącej.

Kontrariański element pojawia się tu przy popularnym „łacie się tylko to, co widać”. Gdy po sfrezowaniu odsłoni się pojedyncza, mocno zniszczona plama, standardowa praktyka to wyciąć ją nieco szerzej, w regularnym obrysie i przebudować do pełnej grubości. Próba „zamalowania” takiego miejsca tylko nową wiążącą i ścieralną gwarantuje, że uszkodzenie wróci.

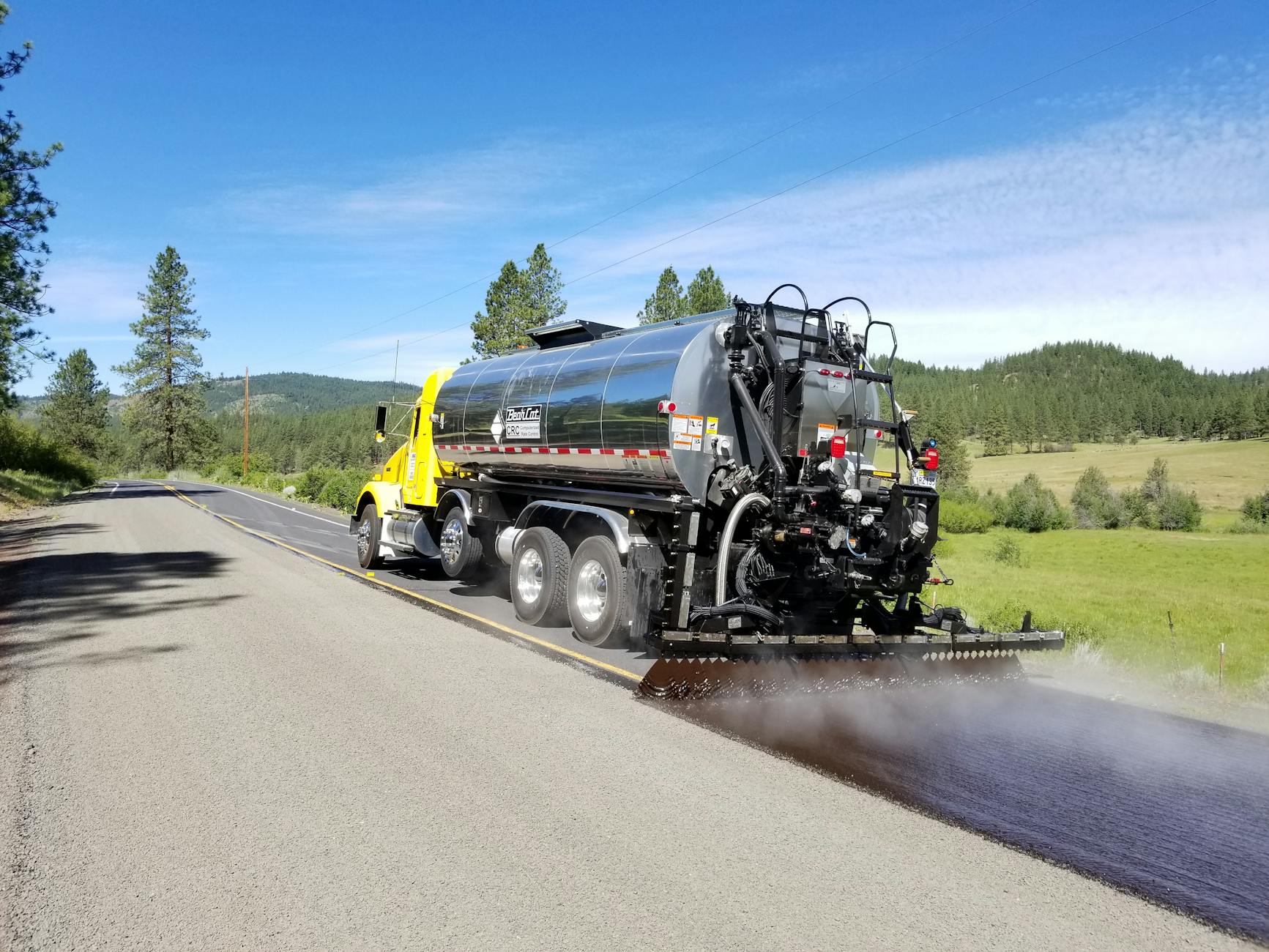

5. Złącza międzywarstwowe – skropienie i przyczepność

Nowa warstwa wiążąca musi nie tylko leżeć na starej konstrukcji, ale z nią współpracować. Tu pojawia się rola skropienia międzywarstwowego (lepiszcze rozprowadzone cienką warstwą na sfrezowanej powierzchni). Jego zadania to:

• zapewnienie przyczepności między warstwami,
• uszczelnienie powierzchni i ograniczenie penetracji wody,
• zapobieganie ślizganiu się warstw względem siebie pod obciążeniem ruchu.

Rada „oszczędźmy na skropieniu, i tak to wszystko się zwiąże” zazwyczaj działa… do pierwszych większych ugięć i kolein. Potem odstajemy, pękamy po złączach i złorzeczymy na „złą masę asfaltową”. Tymczasem masa często jest poprawna, a zawiódł właśnie styk stary–nowy, czyli niedoszacowana rola warstwy wiążącej jako „kleju konstrukcyjnego”.

6. Wbudowanie nowej warstwy wiążącej

Sam proces układania warstwy wiążącej z grubsza przypomina wbudowanie ścieralnej, ale priorytety są inne. Kluczowe jest:

• utrzymanie zaprojektowanej grubości – kontrola niwelety i ilości wbudowanego materiału,
• osiągnięcie wymaganego zagęszczenia – bez „pływających” lub nadmiernie porowatych fragmentów,
• ciągłość technologiczna – unikanie zbędnych przerw i złączy technologicznych w miejscach największego obciążenia.

W praktyce często pada zdanie: „tutaj dosypiemy trochę, tu się wyrówna ścieralną”. To rozwiązanie działa wyłącznie tam, gdzie różnice są kosmetyczne. Jeśli nierówności i lokalne „łódki” mają kilka centymetrów, przenoszenie ich do ścieralnej to proszenie się o cienkie, osłabione miejsca, które pękną jako pierwsze.

7. Układanie warstwy ścieralnej – współpraca z wiążącą

Gdy warstwa wiążąca jest prawidłowo ułożona, warstwa ścieralna staje się w dużej mierze „kosmetyką techniczną”: ma zapewnić teksturę, szczelność i komfort. Najważniejsze zasady współpracy tych warstw to:

• brak „kieszeni” wodnych – profil wiążącej nie może tworzyć zagłębień, które ścieralna tylko zakryje,
• zgodność spadków – różnice w nachyleniu między warstwami prowadzą do zróżnicowanej grubości ścieralnej,
• praca jako układ – przyczepność między warstwami decyduje o tym, czy cała konstrukcja zachowuje się jak monolit, czy jak stos kart.

Jeżeli po kilku latach spękania powierzchniowe na ścieralnej idealnie „rysują” ślad złączy w warstwie wiążącej, zwykle oznacza to, że właśnie złącza konstrukcyjne w wiążącej były najsłabszym ogniwem. Samej ścieralnej często nie ma czego zarzucić.

Grubość warstwy wiążącej – gdzie kończy się oszczędność, a zaczyna sabotaż

Dlaczego „trochę cieńsza” warstwa wiążąca zmienia zachowanie całej nawierzchni

Warstwa wiążąca pracuje w strefie największych naprężeń rozciągających od ruchu pojazdów. Zbyt cienka warstwa powoduje, że:

• naprężenia koncentrują się w dolnej części ścieralnej lub w górnej części podbudowy,
• pojawiają się spękania zmęczeniowe wcześniej niż zakładał projekt,
• konstrukcja staje się wrażliwsza na lokalne wady – pojedynczy słabszy fragment zaczyna „dyktować” trwałość całego odcinka.

Popularne podejście „zetnijmy o 2 cm, nic się nie stanie” może działać na drogach o małym ruchu i przy solidnej podbudowie. Przy intensywnym ruchu ciężkim taka „oszczędność” skraca trwałość liczoną w latach, nie w miesiącach.

Zakres typowych grubości a klasa drogi

Grubość warstwy wiążącej ustala się w zależności od kategorii ruchu i rodzaju podbudowy. Orientacyjnie:

• drogi wewnętrzne, parkingi o małym ruchu ciężkim – 6–8 cm warstwy wiążącej,
• drogi gminne, ulice lokalne – najczęściej 8–10 cm,
• drogi wyższych klas z ruchem ciężkim – 10–14 cm, czasem układane w dwóch warstwach (np. 2 × 6 cm).

To oczywiście schemat, a nie normatyw. Kluczowe jest, jak cała konstrukcja „dzieli się rolami”. Czasem grubszą podbudową można „odciążyć” warstwę wiążącą, ale są granice, poniżej których redukcja grubości wiążącej staje się zwyczajnie niebezpieczna dla trwałości.

Gdzie naprawdę można oszczędzić, zamiast ciąć z centymetrów

Z punktu widzenia trwałości sensowniejsze bywa:

• lepsze zaprojektowanie odwodnienia (mniej wody w konstrukcji = mniejsze zmęczenie),
• dokładniejsze zagęszczenie podbudowy i samej warstwy wiążącej,
• kontrola jakości mieszanki (uziarnienie, zawartość asfaltu, temperatura),
• optymalizacja ciągów technologicznych, aby ograniczyć liczbę złączy podłużnych i poprzecznych.

Takie działania są mniej spektakularne niż obniżenie grubości „na papierze”, ale często dają większy efekt finansowy i techniczny. Oszczędność z jednego centymetra mniej w wiążącej bywa iluzoryczna w porównaniu z kosztami przyspieszonego remontu całego odcinka.

Kiedy grubsza warstwa wiążąca nie rozwiąże problemu

Dla równowagi – grubość także nie jest magicznym lekarstwem. Grubsza warstwa wiążąca nie pomoże, gdy:

• podbudowa jest słaba i pracuje jak gąbka – dołożenie asfaltu na wierzchu tylko ukryje problem,
• konstrukcja pracuje na słabym podłożu gruntowym, bez odpowiedniego wzmocnienia lub wymiany,
• mamy błędy w odwodnieniu – woda stojąca w warstwach nośnych przyspieszy niszczenie niezależnie od grubości wiążącej.

Czasem bardziej racjonalnym rozwiązaniem jest pozostawienie rozsądnej grubości wiążącej, ale dołożenie warstwy mrozoochronnej, wzmocnienie podbudowy lub poprawa systemu odwodnienia. Tego typu decyzja wymaga jednak odwagi projektowej, bo trudniej ją sprzedać niż proste „zróbmy więcej asfaltu”.

Dylatacje, złącza i połączenia stary–nowy asfalt – cicha rola warstwy wiążącej

Złącza konstrukcyjne – gdzie warstwa wiążąca „trzyma” całą nawierzchnię

Jak planować złącza w warstwie wiążącej, żeby nie „wyrysowały się” na ścieralnej

Złącza w warstwie wiążącej istnieć muszą. Sztuka polega na tym, żeby nie stały się gotowym szablonem pęknięć na warstwie ścieralnej. Kilka podstawowych zasad układania złączy daje zaskakująco duży efekt w trwałości.

Po pierwsze – lokalizacja. Złącza podłużne w wiążącej lepiej wypadają poza śladem kół ciężarówek, nawet kosztem większej szerokości pasa roboczego. Standardowe „środek pasa ruchu” jest wygodne technologicznie, ale fatalne pod względem zmęczeniowym.

Po drugie – rozmijanie złączy międzywarstwowo. Złącze w wiążącej nie powinno leżeć dokładnie pod złączem w ścieralnej. Niewielkie przesunięcie (kilkanaście–kilkadziesiąt centymetrów) sprawia, że naprężenia nie kumulują się w jednej linii osłabienia.

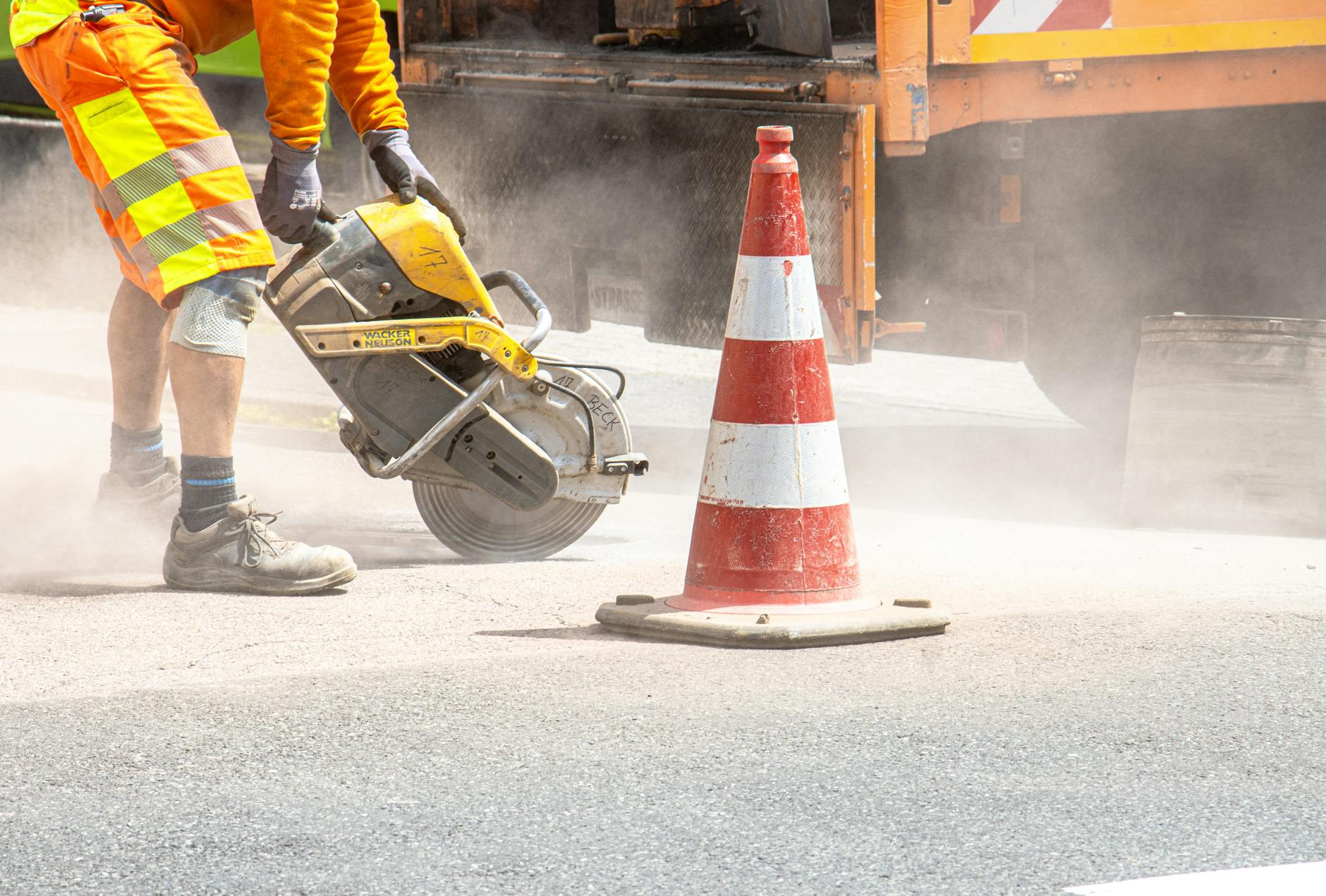

Po trzecie – przygotowanie krawędzi. Popularna rada „przywalimy walcem i się zleje” sprawdza się tylko przy bardzo świeżej mieszance i idealnym reżimie temperatur. W praktyce lepiej działa:

• przycięcie krawędzi złącza na świeżo, aby uzyskać pionową, równą ścianę,
• punktowe skropienie krawędzi lepiszczem przed dołożeniem sąsiedniego pasa,
• zagęszczenie walcem „od starego do nowego”, tak by dociskać złącze, a nie je rozchylać.

Jeżeli wiążąca ma źle przygotowane złącze, ścieralna może jedynie spowolnić, ale nie zatrzymać procesu odparzania i spękań w tym miejscu. Konstrukcyjnie to właśnie wiążąca „przyjmuje na siebie” rolę kręgosłupa na styku stary–nowy.

Połączenia ze starym asfaltem – kiedy „szew” jest mocniejszy niż materiał obok

Remonty cząstkowe i odcinkowe mają jedną cechę wspólną: trzeba w jakiś sposób wpiąć nową konstrukcję w stary asfalt. Warstwa wiążąca jest tu pierwszym „akordem”, który decyduje, czy połączenie będzie grało z resztą nawierzchni, czy fałszowało od pierwszej zimy.

Sprawdzone podejście przy przejściach stary–nowy wygląda zazwyczaj tak:

• ścięcie istniejących warstw na pełną grubość w formie „schodka” lub klina, zamiast pionowego uskoku,
• odtworzenie układu warstw (podbudowa – wiążąca – ścieralna), a nie tylko doczepienie nowej ścieralnej,
• wzmocnione skropienie na styku, tak żeby nowe warstwy miały szansę faktycznie związać się z istniejącym asfaltem.

Popularna rada „zetnijmy tylko ścieralną i dolejmy nową, po co ruszać głębiej” ma sens jedynie tam, gdzie konstrukcja jest młoda, a ingerencja dotyczy wyłącznie wymiany tekstury lub likwidacji powierzchniowych uszkodzeń. Gdy problem sięga warstwy wiążącej, pozostawienie starej, zmęczonej wiążącej pod nową ścieralną tworzy klasyczny „szew bieliźniany”, który prędzej czy później wyjdzie na wierzch.

Dylatacje i styk z obiektami inżynierskimi – jak warstwa wiążąca rozkłada ryzyko

Przy połączeniach z mostami, przepustami czy płytami żelbetowymi pojawia się kłopot: asfalt zachowuje się inaczej niż beton. Rozszerza się i kurczy bardziej dynamicznie, inaczej przenosi ugięcia. Warstwa wiążąca pełni wtedy rolę swoistej „strefy przejściowej”.

Najczęściej stosuje się tu:

• zróżnicowane grubości wiążącej przy podporach – nieco grubsza warstwa w strefie potencjalnych ugięć,
• lokalne modyfikowane mieszanki (np. asfalt modyfikowany polimerami) o większej elastyczności,
• dodatkowe skropienia i taśmy uszczelniające w rejonie dylatacji betonowych.

Kontrariańska uwaga dotyczy popularnej rady: „przekryjmy wszystko jedną grubszą ścieralną, znikną uskoki i będzie gładko”. Gładko bywa przez pierwszy sezon. Bez prawidłowo zaprojektowanej warstwy wiążącej na styku asfalt–beton, dylatacje zaczynają „rysować się” na ścieralnej w postaci pęknięć odbitych. To nie ścieralna jest winna, tylko brak strefy przejściowej w postaci odpowiednio dobranej i ułożonej wiążącej.

Rola warstwy wiążącej w ograniczaniu spękań odbitych

Spękania odbite to zjawisko, kiedy pęknięcia ze starych warstw przenoszą się na nowe, mimo wymiany ścieralnej, a czasem nawet dodatkowego dołożenia wiążącej. W walce z tym zjawiskiem wiążąca jest jednym z głównych narzędzi, ale tylko wtedy, gdy potraktuje się ją jako świadomie zaprojektowaną barierę, a nie „kolejną porcję asfaltu”.

Skuteczny schemat obejmuje zwykle kombinację kilku działań:

• lokalne wycięcia i wymiany stref najbardziej spękanych zamiast przykrywania ich grubszą warstwą,
• zastosowanie mieszanki o wyższej odporności zmęczeniowej w warstwie wiążącej (zmiana rodzaju asfaltu, uziarnienia),
• w krytycznych miejscach – warstwy pośrednie typu siatki przeciwspękaniowe, geokompozyty, które współpracują właśnie z warstwą wiążącą.

Popularne przekonanie „jeśli dołożymy 2–3 cm wiążącej, to stłumimy spękania” działa tylko tam, gdzie stare pęknięcia mają charakter powierzchniowy i nie sięgają głęboko w podbudowę. Gdy spękania są strukturalne, dodatkowe centymetry bez korekty konstrukcji jedynie opóźniają – a nie eliminują – pojawienie się problemu na powierzchni.

Warstwa wiążąca przy remontach etapowanych – jak nie stworzyć „mozaiki” o różnej sztywności

Coraz częściej remonty prowadzi się etapami: w jednym roku jeden pas, w kolejnym – drugi, czasem dochodzą łatane fragmenty skrzyżowań. Efekt uboczny to nawierzchnia, w której sąsiadują odcinki o różnej grubości i wieku. Warstwa wiążąca może tę „mozaikę” zharmonizować lub jeszcze pogłębić kontrasty.

Sprawdzony kierunek przy planowaniu takich remontów to:

• ujednolicenie poziomu wiążącej na większych odcinkach, nawet kosztem grubszej ścieralnej w jednym z etapów,
• planowanie z góry miejsc przejściowych (klinów, nakładek wyrównawczych), a nie improwizowanie „na asfalciarce”,
• konsekwentne powtarzanie tego samego typu mieszanki wiążącej na sąsiadujących odcinkach, o ile to możliwe.

Kontrariańskie podejście tutaj brzmi: nie zawsze „podciąganie do góry” cienką warstwą ścieralną jest najlepszym wyjściem. Czasem lepiej wyrównać poziom już na warstwie wiążącej, a ścieralną pozostawić możliwie równomierną grubościowo. Dzięki temu konstrukcja pracuje bardziej jednorodnie, a przejścia między etapami remontu nie stają się liniami słabości.

Znaczenie warstwy wiążącej w strefach szczególnych: skrzyżowania, zatoki, ronda

Strefy intensywnego hamowania, ruszania i skręcania – skrzyżowania, zatoki autobusowe, ronda – niszczą nawierzchnię najszybciej. To tam „wychodzi” prawdziwa jakość konstrukcji, a warstwa wiążąca dostaje najmocniej w kość.

O ile na odcinkach prostych można jeszcze dyskutować o nieco cieńszej wiążącej przy dobrej podbudowie, o tyle w tych strefach lepiej rozważyć:

• lokalne pogrubienie warstwy wiążącej lub podział jej na dwie cieńsze warstwy o łącznej większej grubości,
• użycie mieszanki o wyższej odporności na koleinowanie i zmęczenie, nawet jeśli na reszcie trasy jest standardowa mieszanka,
• precyzyjne zagęszczenie w rejonach torów kół, zamiast „rozsmarowania” walcowania po całej szerokości jednakowo.

Popularny skrót myślowy „zatoka to tylko kawałek pasa, zrobimy jak resztę” przestaje działać, gdy codziennie zatrzymują się tam ciężkie pojazdy. Jeśli wiążąca w zatoce ma taką samą grubość i parametry jak na prostym odcinku, zwykle staje się najsłabszym ogniwem całej inwestycji. Ta sama ilość asfaltu lepiej „pracuje”, gdy część zainwestuje się właśnie w wzmocnienie wiążącej w takich punktach newralgicznych.

Jak jako inwestor lub zarządca „czytać” projekt pod kątem warstwy wiążącej

Osoba zamawiająca remont rzadko wchodzi w detale technologii, ale to właśnie w szczegółach warstwy wiążącej często ukrywają się oszczędności, które później mszczą się w eksploatacji. Kilka prostych pytań do projektanta lub wykonawcy pozwala wychwycić najbardziej ryzykowne skróty.

Przyglądając się dokumentacji, warto zwrócić uwagę m.in. na:

• jasno podaną grubość warstwy wiążącej na całej długości i w strefach szczególnych (skrzyżowania, zatoki, łuki),
• rodzaj mieszanki (typ asfaltu, kategoria ruchu) oraz to, czy różni się w miejscach o wyjątkowym obciążeniu,
• schemat połączeń stary–nowy – czy przewidziano pełną odtworzeniową wymianę układu warstw, czy tylko „nakładkę”,
• opis skropienia międzywarstwowego i przygotowania złączy (czy jest to konkret, czy ogólne „zgodnie z wytycznymi”).

Jeśli na papierze widać mnogość wariantów ścieralnej, a opis warstwy wiążącej ogranicza się do jednego zdania, to sygnał ostrzegawczy. Z punktu widzenia trwałości drogi lepiej mieć rozsądnie dopracowaną warstwę wiążącą i nieco skromniejszą ścieralną, niż odwrotnie – efekt dla użytkownika po kilku latach bywa diametralnie różny.

Najczęściej zadawane pytania (FAQ)

Czym jest warstwa wiążąca w nawierzchni asfaltowej?

Warstwa wiążąca to pośrednia, konstrukcyjna warstwa asfaltu ułożona pomiędzy podbudową a warstwą ścieralną, czyli tą, po której jeżdżą pojazdy. Jej główne zadanie to przenoszenie i rozkład obciążeń od ruchu na niższe warstwy konstrukcji.

Można traktować ją jak „płytę nośną” – warstwa ścieralna odpowiada za kontakt z kołem i przyczepność, a warstwa wiążąca za to, żeby cała nawierzchnia nie uginała się punktowo i nie pękała pod ciężarem pojazdów, szczególnie ciężarowych.

Po co jest warstwa wiążąca przy remoncie drogi lub parkingu?

Warstwa wiążąca jest kluczowa, gdy celem remontu jest przywrócenie nośności i trwałości konstrukcji, a nie tylko „odświeżenie” wyglądu. To w niej w dużej mierze odbywa się praca pod ruchem – przyjmuje obciążenia kół i rozkłada je na podbudowę.

Jeśli podczas remontu ograniczyć się wyłącznie do wymiany warstwy ścieralnej, a główny problem leży niżej (np. zmęczenie konstrukcji, koleiny w torach kół ciężarówek), efekt będzie krótkotrwały. Rysy i deformacje z warstwy wiążącej szybko „przepiszą się” na nową, nawet bardzo dobrą ścieralną.

Czym różni się warstwa wiążąca od warstwy ścieralnej?

Warstwa ścieralna jest cienka, o drobnym uziarnieniu i równej teksturze, odpowiada głównie za przyczepność, bezpieczeństwo i ochronę przed wodą. Ma wyglądać równo i być komfortowa w użytkowaniu.

Warstwa wiążąca ma:

• grubsze uziarnienie (np. 16 mm, 22 mm),
• bardziej „techniczną”, mniej gładką powierzchnię,
• znacznie większą grubość (zwykle 6–12 cm).

Jest zaprojektowana przede wszystkim pod kątem nośności, sztywności i odporności na koleinowanie, a nie estetyki.

Czy można zrobić grubszą warstwę ścieralną zamiast warstwy wiążącej?

To jedna z popularnych „oszczędnościowych” rad, która działa tylko w bardzo wąskim zakresie. Grubsza ścieralna ma sens, gdy problemem jest wyłącznie zużycie powierzchniowe (np. wyślizgana tekstura), a reszta konstrukcji jest zdrowa.

Jeśli jednak pod spodem warstwa wiążąca jest zbyt cienka, słaba lub już zmęczona ruchem, dokładanie centymetra czy dwóch ścieralnej przypomina malowanie grubej warstwy farby na popękanej ścianie. Pęknięcia i koleiny szybko wrócą, szczególnie w miejscach hamowania autobusów, na zatokach czy miejscach postoju TIR-ów.

Co się dzieje, gdy pominie się warstwę wiążącą albo zrobi ją zbyt cienką?

Skutki widać zwykle po 1–2 sezonach, szczególnie tam, gdzie pojawia się ruch ciężki. Typowe objawy to:

• gęsta siatka drobnych pęknięć (zmęczenie konstrukcji),
• koleiny w torach kół ciężarówek i autobusów,
• „falowanie” nawierzchni w strefach hamowania i przy skrzyżowaniach,
• krawężne „klawiszowanie”, jakby poszczególne płaty asfaltu nie współpracowały ze sobą.

Dobrym przykładem są parkingi przed marketami, gdzie zamiast pełnej konstrukcji daje się tylko grubszą ścieralną – po krótkim czasie w miejscach postoju dostawczaków i ciężarówek pojawiają się głębokie koleiny i zapadnięcia.

Jakie mieszanki stosuje się na warstwę wiążącą?

Na warstwę wiążącą stosuje się głównie betony asfaltowe typu AC W (Asphalt Concrete – warstwa wiążąca), np.:

• AC 16 W – typowa mieszanka wiążąca z maksymalnym ziarnem 16 mm,
• AC 22 W – mieszanka o większym uziarnieniu, używana przy dużych grubościach i obciążeniach,
• betony asfaltowe o podwyższonej odporności na koleinowanie dla dróg z intensywnym ruchem ciężkim.

W szczególnych przypadkach (np. mosty, parkingi wielopoziomowe) jako warstwę wiążącą stosuje się także asfalt lany, choć częściej występuje on jako ścieralny.

W odróżnieniu od mieszanek ścieralnych, w wiążącej mniej liczy się „ładny” wygląd. Liczy się sztywność, stabilność wymiarowa i współpraca z podbudową – dlatego skład receptury podporządkowany jest właśnie tym cechom.

Kiedy podczas remontu trzeba ingerować w warstwę wiążącą, a kiedy wystarczy wymiana ścieralnej?

Wymiana samej warstwy ścieralnej ma sens, gdy:

• nawierzchnia jest równa konstrukcyjnie,
• nie ma wyraźnych kolein i siatkowych pęknięć,
• zużyciu uległa głównie tekstura (hałas, poślizg, wykruszenia).

Wtedy mówimy o zabiegach typu „remont powierzchniowy”.

Jeżeli jednak widać koleiny, „falowanie” przy skrzyżowaniach, siatkowe pęknięcia albo zapadnięcia pod ciężkimi pojazdami, oznacza to problem głębiej – właśnie w warstwie wiążącej lub podbudowie. W takich sytuacjach trzeba frezować głębiej i odtwarzać konstrukcję, a nie tylko dokładać nową ścieralną.
